Risikobeurteilung und Schutzmaßnahmen

Kraftbetätigte Fenster sind mit einem Antriebssystem ausgerüstete Fassaden-oder Dachelemente, die als Bestandteil von Rauch- und Wärmeabzugsanla¬gen (RWA) sowie Lüftungsanlagen in Gebäuden unterschiedlichster Art und Nutzung weit verbreitet sind.
Durch kraftbetätigte Fenster, insbesondere bei automatischer Ansteuerung, kann ein Gefährdungspotenzial entstehen, dem die Planer mit entspre¬chenden Vorgaben und die Errichter, Betreiber, bzw. Instandhalter mit der Umsetzung von Schutzmaßnahmen begegnen müssen.
Der Weg zu einem sicheren kraftbetätigten Fenster führt über die Risikobeurteilung. Diese umfasst das Abschätzen möglicher Gefahren, das Treffen von geeigneten Gegenmaßnahmen und das Warnen vor Restrisiken.
Eine Risikobeurteilung erfolgt nicht erst bei der Montage, sondern sie be¬ginnt bereits frühzeitig in der Planung.

74 Kettenantrieb-Tandemsets CDC 200/600 BSY+, eine Steuerzentrale RZN 43128 E24 für windrichtungsabhängige Entrauchung in 24V-RWA-Technik, Lüftungssteuerung über ein  5,7″ großes TFT-Touchdisplay

Universität Karlsruhe
24-Stunden-Bibliothek, Engesser Straße, Karlsruhe (Baujahr 2005)

10 Stück Rauchabzugszentralen

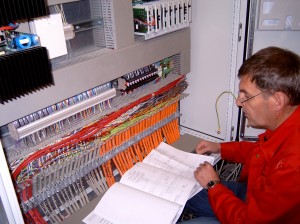

Zentralenausbau jeweils mit Stabilisierung GPS 566, Servoeinschub SE 621 mit Sonderprogrammierung für 45°/90° Öffnung; Linieneinschübe LE 513; Gruppeneinschub GE 514; Trennrelaismodule TR 43 K, Trennrelais TR-IFD; Diodenmatrix für Master-Slave, beigestelltes UAR Anschaltrelais, Impulsmodule IM 44-E, RV-Klemmen; jeweils Hauptschalter auf der Türe für Automatik EIN/AUS mit potentialfreier Meldung TR-IFD

Gesamter Motorstrom aller Rauchabzugszentralen: ca. 850 Ampere
Für insgesamt über 1000 Stück RWA- und Lüftungsantriebe.

(Neubau Anlage für Menschenaffen)

Nach rund zwei Jahren Bauzeit werden die neun Gorillas und zehn Bonobos in Ihr neues zu Hause einziehen. Der Neubau ermöglicht eine artgerechte Haltung und stellt den Tieren dann eine Fläche von rund einem Hektar zur Verfügung.

Hübler Sicherheit & Service GmbH stellt die Entrauchung, natürliche Be- und Entlüftung sowie die Automatisierung der Futterklappen über 124 Linearantriebe DXD 150-K mit BSY+ Technologie (Tridem- und Tandemsets) sicher. Die Steuerung erfolgt über zwei RWA-Zentralen in 230V-RWA-Technik.

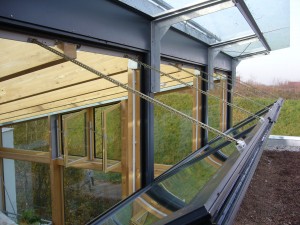

106 Kettenantriebe KA mit BSY-Technologie als Tridem- und Tandemsets, vier Steuerzentralen für unterschiedliche Brandfall- und Entrauchungszenarios in 24V-RWA-Technik

• 38 KA-Kettenantriebe in PLP und BSY-Technologie
• 24 DDS Türantriebe und
• 16 Fensterriegelantriebe FRA gesteuert von
• 2 RWA-Einschub-Zentralen in 24V Technik

Schönblick. Christliches Gästezentrum Württemberg
Willy-Schenk-Straße 9,
73527 Schwäbisch Gmünd

Planung und Bauleitung:
Klaiber + Oettle
Architekten und Ingenieure
Kornhausstraße 14
73525 Schwäbisch Gmünd

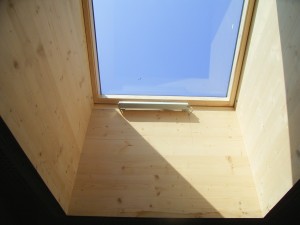

Im Mai 2006 erhielten die im Neubau des Schönblicks erforderlichen Treppenhaus-Entrauchungsanlagen die jeweils einen KA-Antrieb. Die Anlagen können auch zur täglichen Lüftung eingesetzt werden.

Schönblick.
Christliches Gästezentrum Württemberg
Willy-Schenk-Straße 9,
73527 Schwäbisch Gmünd

Planung und Bauleitung:
Klaiber + Oettle
Architekten und Ingenieure
Kornhausstraße 14
73525 Schwäbisch Gmünd

Im Mai 2006 wurden im Neubau des Schönblicks die beiden ersten LSC Lift Smoke Control Aufzugsschachtentrauchungen installiert.

Die Aufzugsschachtentrauchung, die jeweils mit einem ZA-Antrieb geöffnet werden, entsprechen der EnEV Enegiereinsparverordnung

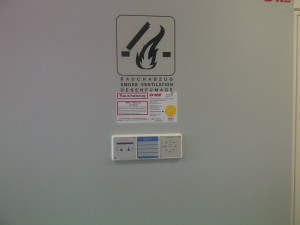

RZN 4503-T – RWA-Kompaktzentrale mit integriertem RWA-Taster für Treppenräume, zur Ansteuerung von RWA-Antrieben bis zu 3 A Antriebsstrom, mikroprozessorgesteuert, mit Komfortlüftungsfunktionen.

Die RWA-Tasterzentrale RZN 4503-T wurde speziell für den Einsatz in kleinen Bauobjekten, wie zum Beispiel Treppenräumen, konzipiert. Die RWA-Hauptbedienstelle sowie die Lüftungsbedienung sind bei dieser Zentrale bereits integriert. Die RZN 4503-T überzeugt durch ein hohes Maß an Ausstattung und Bedienkomfort. Ein ebenfalls integrierter Servicetimer zur Überwachung des Wartungsintervalls, zahlreiche zuschaltbare Funktionen für Alarm und Störung sowie einstellbare Funktionen, wie zum Beispiel Lüftungszeit- und Hubbegrenzung, sind hierbei genauso Standard wie interne Störungs- und Diagnoseanzeigen. Die RZN 4503-T ist in den Farben orange, grau, blau und gelb lieferbar.

Leistungsmerkmale der RZN 4503-T:

• Kompaktbauweise, für 3 A Antriebsstrom
• stabilisierte Ausgangsspannung (<5%)
• integrierte RWA-Hauptbedienstelle
• integrierter Lüftungstaster, abschaltbar
• Anschluss von max. 8 RWA-Tastern und 14 Brandmeldern
• es dürfen nur von D+H zugelassene Melder verwendet werden
• schaltbare RWA-Sicherheitsfunktionen: Störung = Alarm, RWA-Nachtaktung und Rauchmelder-Fernrückstellung
• 2 frei programmierbare potenzialfreie Meldekontakte
• Anschluss von Regenmelder bzw. Wind-/Regenmelder ohne Zusatzmodul möglich
• abschließbares Aluminium-AP-Gehäuse
• einfache Montage durch Trennung von Montageplatte und Gehäuseoberteil
• Anschlussmöglichkeit für optische und akustische Alarmmittel
• 72 Stunden Notversorgungszeit bei Netzausfall
• Akku-Tiefentladeschutz und Zustandsprüfung
• durch spezielle Elektronik nur ein 12-V-Akku (Typ erforderlich
• Anerkennung nach pr EN 12101-9 und DIN EN 12101-10 sowie VdS 2581 und VdS 2593 beantrag

RZN 4402-K  / RZN 4404-K – RWA-Kompaktzentralen für Treppenräume, zur Ansteuerung von RWA-Antrieben bis 2 A bzw. 4 A Antriebsstrom, mikroprozessorgesteuert, mit Komfortlüftungsfunktionen, VdS-Anerkennung.

Die VdS-anerkannten elektrischen Steuereinrichtungen RZN 4402-K / RZN 4404-K wurden speziell für den Einsatz in kleinen Bauobjekten, wie zum Beispiel Treppenräumen, konzipiert. Die Steuerungen überzeugen durch ein hohes Maß an Ausstattung und Bedienkomfort. Ein integrierter Servicetimer zur Überwachung des Wartungsintervalls, zahlreiche zuschaltbare Funktionen für Alarm und Störung sowie einstellbare Funktionen, wie zum Beispiel Lüftungszeit- und Hubbegrenzung, sind hierbei genauso Standard wie interne Störungs- und Diagnoseanzeigen.

Leistungsmerkmale der RZN 4402-K / RZN 4404-K:

• Anerkennung nach VdS 2581/2593 (RZN 4402-K/KS)
• Kompaktbauweise, für 2 oder 4 A Antriebsstrom
• stabilisierte Ausgangsspannung
• Anschluss von max. 8 RWA-Tastern und 14 Brandmeldern
• es dürfen nur von D+H zugelassene Melder verwendet werden
• schaltbare RWA-Sicherheitsfunktionen: Störung = Alarm, RWA-Nachtaktung und Rauchmelder-Fernrückstellung
• Anschluss von Regenmelder bzw. Wind-/Regenmelder ohne Zusatzmodul möglich
• Zentralplatine mit 1 Steckplatz für Zusatzmodul
• AP-Kunststoffgehäuse mit abschließbarer Stahlblechtür (-K), UP-Montagesatz
• UPS 44-K separat erhältlich
• abschließbares Stahlblech-AP-Gehäuse (-KS)
• Anschlussmöglichkeit für optische und akustische Alarmmittel
• 72 Stunden Notversorgungszeit bei Netzausfall, 2 x Akku Typ 1 bzw. in Verbindung mit Alarmmitteln 2 x Akku Typ 2 erforderlich
• RWA- und Lüftungstaster, Fensterantriebe, automatische Brandmelder sowie Wind-/Regen- und Raumtemperatursteuerungen als Zubehör im D+H Programm erhältlich
• TÜV Product Service Zertifikat-Nummer B001022802015
• RZN 4402-K / RZN 4404-K sind nach DIN EN 12101-10 anerkannt
